更新时间:2019-10-10
锁具拉压力试验机适用于对锁具的锁壳、锁头、锁舌(方舌、钩舌、斜舌)、蟹钳舌、套嘴、锁环、拉手/执手、锁扣盒等连接部件进行静载荷或拉压力破坏测试,把需要测试的试样安装在试验机上,用夹具固定好,进行轴向和径向的载荷、拉压试验,以检 验锁具产品的抗机械寿命性能能力。
1.总体要求
1.1满足标准:锁具拉压力试验机*符合标准 GB 21556-2008(锁具通用安全技术条件)、QB 1001-2006(自行车锁)、GA 374-2019(电子防盗锁)等试验要求。

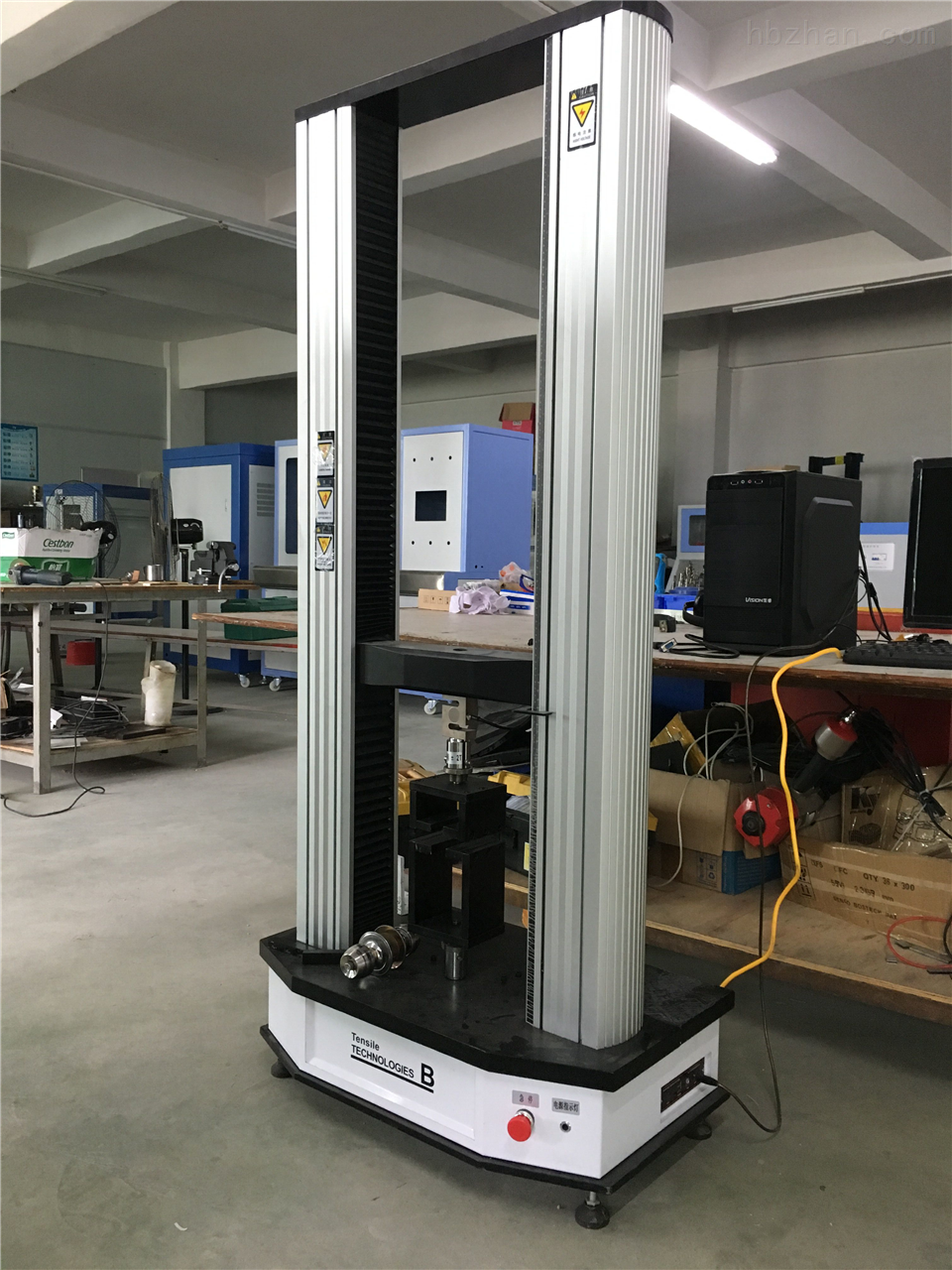

2.2锁具拉压力试验机适用于对锁具的锁壳、锁头、锁舌(方舌、钩舌、斜舌)、蟹钳舌、套嘴、锁环、拉手/执手、锁扣盒等连接部件进行静载荷或拉压力破坏测试,把需要测试的试样安装在试验机上,用夹具固定好,进行轴向和径向的载荷、拉压试验,以检 验锁具产品的抗机械寿命性能能力。本机采用龙门式机架,传感器测力系统,变频电 机调速,同步带传动。
2.主要技术参数:
2.1试验力值范围:0~5000N 可预置;
2.2单位切换:kg、N、Lb(可自由切换);
2.3荷重分析度:≤1/250000;
2.4荷重精度:优于(包含)±0.2%;
2.5位移切换:mm、cm、in;
2.6力量测量显示精度:≤0.001kg;
2.7位移测量显示精度:≤0.001mm;
2.8测试行程:≥800mm(含夹具);
2.9 试验有效宽度:≥400mm;
2.10速度测试范围:25~350mm/min 无极调速;
2.11传动系统:采用变频马达、中国台湾 ZPT 滚珠丝杆、电脑软件 TM2101;
2.12安全装置:过载紧急停机装置、上下行程限定装置、自动断点停机功能;
2.13夹具:按客户产品制作标准拉压力夹具一套;
2.14操作方式:电脑控制,采用windows工作平台,层次分明的操作方式加上详尽的帮助文档和提示使之成为目前试验机行业简单易用的软件;
2.15采用多线程并行处理技术,测试过程中实时同时显示力量-位移、力量-时间、位移 -时间、应力-应变等曲线,可随意切换到想看的曲线画面,并可查看用户设置等。业界创新的 Microsoft Word 报表格式。
2.16计算机的设备计算机配置要求:CPU处理器:Intel i5-7400;内存容量:4G DDR4内存;集成显卡;Windows10系统;500G硬盘容量;显示器尺寸:18.5-19.5英寸。
3.设备主要配置:测量软件、交流伺服马达、滚珠丝杠、触摸屏、固态继电器、光电编码器、计算机、测试夹具(测试工装)、负荷传感器等,关键部件均应采用。
